Оружие спецназа (часть 2)

Мы продолжаем рубрику «оружие спецназа». Встречайте вторую часть.

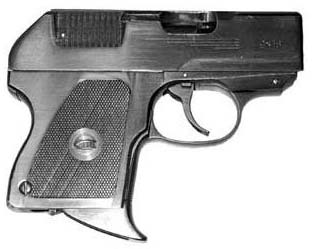

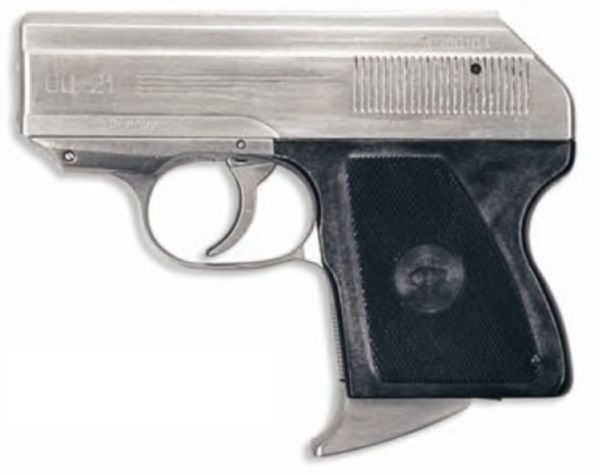

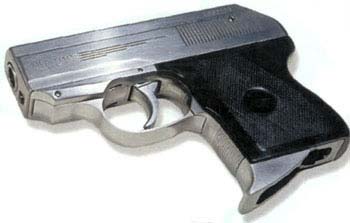

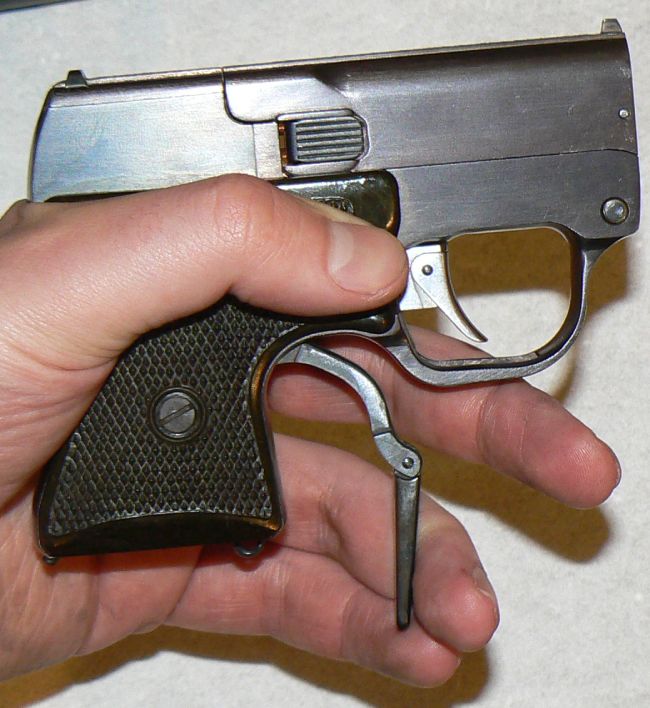

Пистолет ОЦ-21 «Малыш»

Пистолет ОЦ-21 "Малыш"

Основные характеристики пистолета ОЦ-21 «Малыш»

Масса, кг: 0,56 кг
Длина, мм: 126 мм
Длина ствола, мм: 63,5 мм
Ширина, мм: 20 мм
Высота, мм: 100 мм
Патрон: 9х18 мм ПМ, 9х17 мм (ОЦ-21С)
Калибр, мм: 9 мм
Принципы работы: отдача свободного затвора
Начальная скорость пули, м/с: 275 м/с
Прицельная дальность, м: 10 м
Максимальная дальность, м: 15 м
Вид боепитания: коробчатый магазин на 5 патронов
Этот изящный по внешнему виду и компактный пистолет разработан в середине 90-х годов прошлого столетия инженером ЦКИБ СОО Ю.И. Березиным. Заводской индекс его — ОЦ-21. С 2006 года находится на вооружении прокуратуры РФ в качестве оружия самозащиты для прокуроров и следователей. Предназначен для поражения противника на коротких дистанциях. Компактное оружие скрытого ношения. Возможно ношение оружия с патроном в патроннике, безопасность обеспечивается самовзводным ударно-спусковым механизмом. Для вооружения сотрудников частных охранных предприятий и других организаций с особыми уставными задачами выпускается пистолет ОЦ-21С.
Автоматика ОЦ-21 «Малыш» работает за счет отдачи свободного затвора, центр масс которого расположен заметно ближе к рукоятке, опрокидывающий момент при стрельбе не так значителен. Боеприпасы подаются из однорядного коробчатого магазина на 5 патронов, в нижней части которого находится дополнительный упор для безымянного пальца руки, что повышает надежность удержания оружия при стрельбе. Как и большинство других образцов отечественного стрелкового оружия, ОЦ-21 «Малыш» прост в обращении, и его неполная разборка производится без применения инструментов. Минимальный гарантированный ресурс работы пистолета составляет полторы тысячи выстрелов.

Размеры ОЦ-21 «Малыш» позволяют носить оружие где и как угодно: в карманах брюк или пиджака, дамской сумочке или небольшой кобуре. Обнаружить же «Малыша» можно лишь при тщательном обыске. Следует отметить, что, пожалуй, из всех образцов пистолетов подобного типа это наиболее удачный — как по своей конструкции, так и с точки зрения минимальных габаритов. Что касается последнего, то достаточно сравнить ширину по кожуху-затвору ОЦ-21 «Малыш» и прославленного ПМ — при одних и тех же длине и диаметре патронов у ОЦ-21 «Малыш» этот размер на 4 мм меньше (20 мм против 25 у ПМ)!
________________________________________________________________________________

Пистолет П96 «Эфа» / П96С / П96М

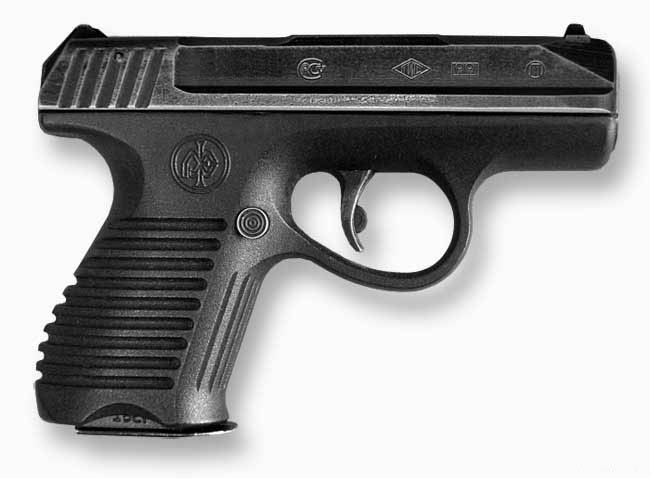

Пистолет П96С калибра 9х17
Характеристика пистолета:
Длина пистолета: 151 миллиметров
Вес пистолета без патронов: 450 грамм
Калибр пистолета: П96М-ПМ 9×18 мм, П96С-Браунинг 9×17
Емкость магазина пистолета: П96М-15 патронов, П96М-10 патронов
УСМ пистолета: Двойного действия
В середине 1990х годов КБ Приборостроения начало разработку армейского пистолета под патрон 9х19 Парабеллум. Первым вариантом такого оружия стал пистолет П96, созданный под очевидным влиянием австрийских пистолетов Glock — П96 также имел полимерную рамку и ударниковый УСМ только двойного действия с предварительным частичным взведением ударника и автоматическим предохранителем на спусковом крючке.
Ручных предохранителей не предусматривалось. Главным отличием П96 от австрийских пистолетов стала оригинальная схема запирания при коротком ходе ствола. Ствол пистолета П96 при откате проворачивался вокруг продольной оси, и имел один боевой выступ, входивший в зацепление с окном для выброса гильз в затворе.
Кроме того, на базе П96 для использования в структурах МВД и частных охранных предприятиях были разработаны его компактные варианты — П96М калибра 9х18 ПМ для милиции и П96С калибра 9х17 — для частных охранников. нужно отметить, что первый блин вышел комом, и пистолет П96 оказался неудачным.
В результате конструкторы из КБП учли свои ошибки и создали значительно более успешный пистолет «армейского» типа — ГШ-18. Тем не менее, компактные варианты П96 остались «на плаву», однако в производстве находился главным образом вариант П96С, и лишь недавно пистолет П96М снова «всплыл» на поверхность, оказавшись официально допущен для вооружения сил МВД России.
Нужно отметить, что пистолеты П96С особой популярности не снискали, невзирая на небольшой размер и малый вес. Объясняется это в первую очередь низкой надежностью пистолета и неудачной эргономикой, а также значительным усилием спуска, отнюдь не способствующим повышению точности стрельбы. По совокупности боевых и эксплуатационных характеристик П96С уступает «служебным» вариантам пистолета Макарова, таким как Иж-71. Неизвестно, будет ли «милицейский» вариант П96М хоть сколько-нибудь лучше, так что пока его единственными преимуществами перед проверенным и надежным ПМ будут меньший вес и большая емкость магазина.
Пистолеты серии П96 имеют автоматику, использующую энергию отдачи при коротком ходе ствола. Запирание ствола осуществляется при его повороте на один боевой упор. Рамка пистолета выполнена из полимера. Ударно-спусковой механизм ударниковый, с предварительным частичным взведением ударника при перезарядке и довзведением при нажатии на спусковой крючок.
Ручных предохранителей не предусмотрено, на спусковом крючке имеется автоматический предохранитель (к слову — весьма неудачной формы). Прицельные приспособления фиксированные, нерегулируемые. Магазины двухрядные, у П96С магазин входит в рукоятку заподлицо, у П96М магазин имеет большую длину (из-за большей вместимости) и слегка выступает из рукоятки вниз. Защелка магазина имеет форму кнопки, расположена в основании спусковой скобы слева на раке.
________________________________________________________________________________

 Пистолет МР-448 ‘Скиф’

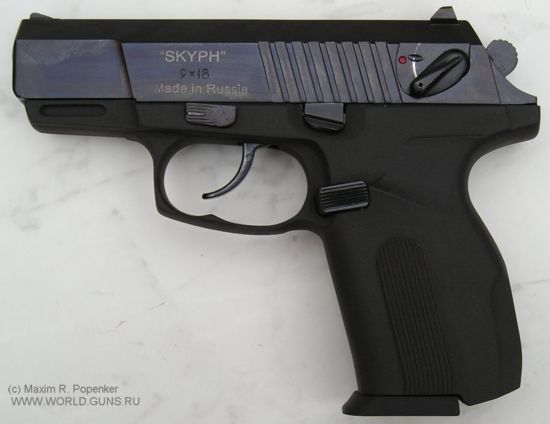

Пистолет МР-448 'Скиф', вид слева
Пистолет МР-448 ‘Скиф’, вид слева

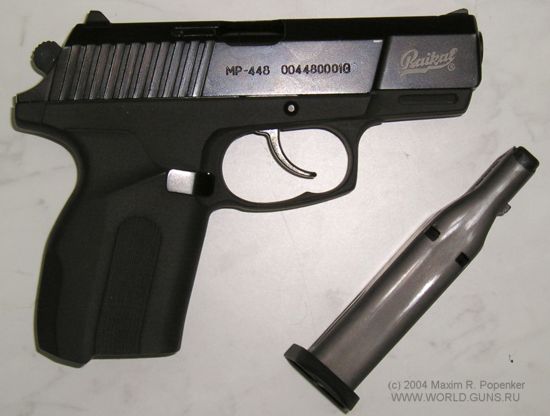

Пистолет МР-448 'Скиф', вид справа, магазин извлечен
Пистолет МР-448 ‘Скиф’, вид справа, магазин извлечен

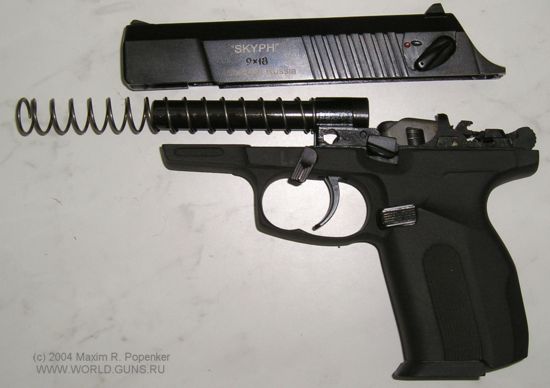

Пистолет МР-448 'Скиф', неполная разборка
Пистолет МР-448 ‘Скиф’, неполная разборка
УСМ: двойного действия
Калибр: 9х18 ПМ
Вес без патронов: 590 г
Длина: 162 мм
Длина ствола: 94 мм
Емкость магазина: 12 патронов
Пистолет МР-448 ‘Скиф’ разработан в конце девяностых годов ХХ века на Ижевском Механическом заводе (ИЖМЕХ). Базой для МР-448 послужил знаменитый пистолет Макарова ПМ, также производимый на ИЖМЕХе, однако в конструкцию МР-448 было внесено несколько существенных усовершенствований.
Пистолет МР-448 мог бы стать отличным гражданским оружием самозащиты для граждан России, если бы наше законодательство разрешало гражданам защищать себя с нормальным оружием в руках.
Основным отличием МР-448 от ПМ стало использованием полимерной рамки вместо стальной. Благодаря этому МР-448 примерно на 150 грамм легче, чем пистолет Макарова.
Кроме того, МР-448 использует двухрядные магазины емкостью 12 патронов, аналогичные по устройству магазинам от ПММ, однако защелка магазина у МР-448 расположена гораздо более удобным образом. Эта защелка имеет вид большой прямоугольной кнопки, находящейся в основании спусковой скобы на левой стороне рукоятки, и легко управляется пальцем стреляющей руки.
Ударно-спусковой механизм МР-448 аналогичен по устройству пистолету Макарова, самовзводный, с открытым курком. Рычажок ручного предохранителя расположен слева на затворе, и при включении снимает курок с боевого взвода, а затем запирает шептало, спусковой крючок и затвор.
Неполная разборка МР-448 несколько отличается от таковой для пистолета Макарова — вместо подвижной спусковой скобы роль замыкателя затвора выполняет специальный поворотный рычажок расположенный слева на рамке, над спусковой скобой. Прицельные приспособления фиксированные, целик установлен на затворе в пазу типа «ласточкин хвост». На рамке под стволом имеется специальная направляющая для крепления лазерного целеуказателя или фонаря.
________________________________________________________________________________

Пистолет МР-446 ‘Викинг’

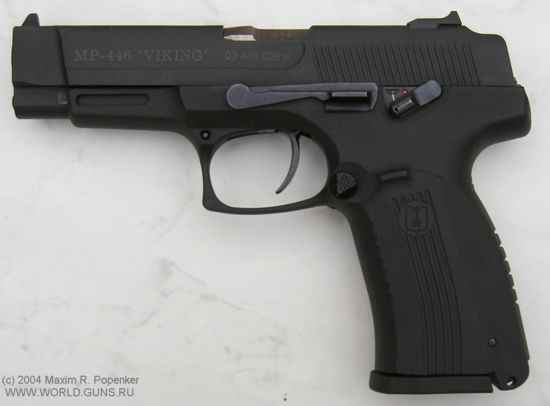

Пистолет МР-446 'Викинг', вид слева
Пистолет МР-446 ‘Викинг’, вид слева

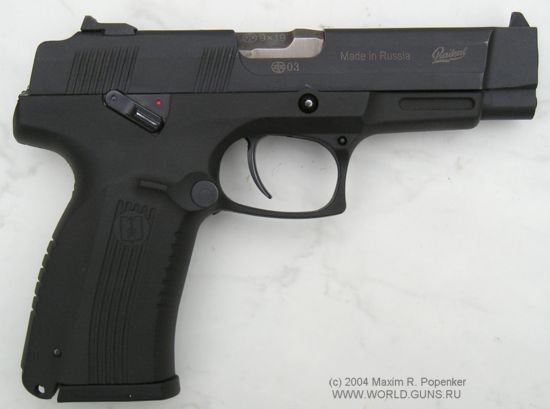

Пистолет МР-446 'Викинг', вид справа
Пистолет МР-446 ‘Викинг’, вид справа

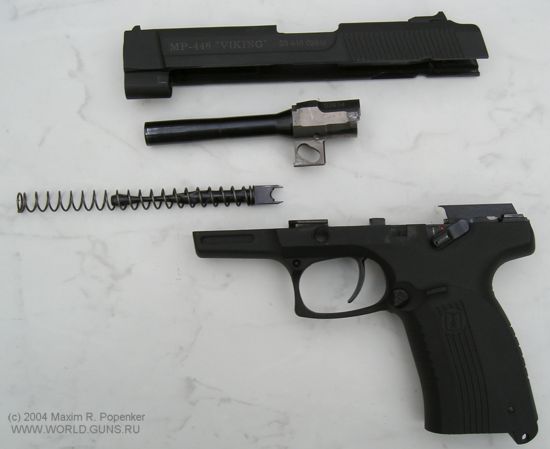

Пистолет МР-446 'Викинг', неполная разборка
Пистолет МР-446 ‘Викинг’, неполная разборка
УСМ: двойного действия
Калибр: 9×19 Luger / Parabellum
Вес без патронов: 830 г
Длина: 198 мм
Длина ствола: 112 мм
Емкость магазина: 17 патронов
Пистолет МР-446 ‘Викинг’ разработан в конце девяностых годов ХХ века на Ижевском Механическом заводе (ИЖМЕХ). Базой для МР-446 послужил пистолет Ярыгина ПЯ, в 2003 году принятый на вооружение ВС и МВД России. Пистолет МР-446 создан в качестве спортивного оружия, а также для экспорта. От своего прародителя МР-446 отличается главным образом материалом рамки (полимер вместо стали), прицельными приспособлениями и формой некоторых деталей. К сожалению, МР-446 унаследовал от ПЯ несколько угловатую форму рукоятки, а также закрытый с боков курок при отсутствии механизма безопасного спуска курка с боевого взвода.
Пистолет МР-446 построен на основе автоматики, использующей энергию отдачи при коротком откате ствола и его жестком запирании. Запирание ствола осуществляется его перекосом в вертикальной плоскости, одним большим выступом в казенной части за окно для выброса гильз в затворе. Снижение казенной части ствола для расцепления с затвором осуществляется при помощи фигурного выреза в приливе под стволом, взаимодействующего с осью затворной задержки.
Затвор пистолета выполнен из углеродистой стали, ствол — из нержавеющей стали, рамка — из ударопрочного полимера. Ударно-спусковой механизм пистолета — двойного действия, с открыто расположенным курком. С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды и амуниции при извлечении оружия из кобуры, однако затрудняет его безопасный спуск.
Неавтоматический предохранитель двусторонний, расположен на рамке, и при включении блокирует курок, шептало и затвор. Курок при включенном предохранителе может блокироваться как во взведенном, так и в спущенном состоянии. Питание пистолета осуществляется из отъемных двухрядных коробчатых магазинов емкостью 17 патронов. Защелка фиксатора магазина расположена в основании спусковой скобы, причем стрелок по своему желанию может переставить ее на любую строну оружия.
По израсходовании всех патронов из магазина затвор пистолета остается в открытом положении на затворной задержке. Прицельные приспособления фиксированные либо регулируемые, спортивного типа, целик установлен на затворе в пазу типа «ласточкин хвост». На рамке под стволом имеется специальная направляющая для крепления лазерного целеуказателя или фонаря.
________________________________________________________________________________

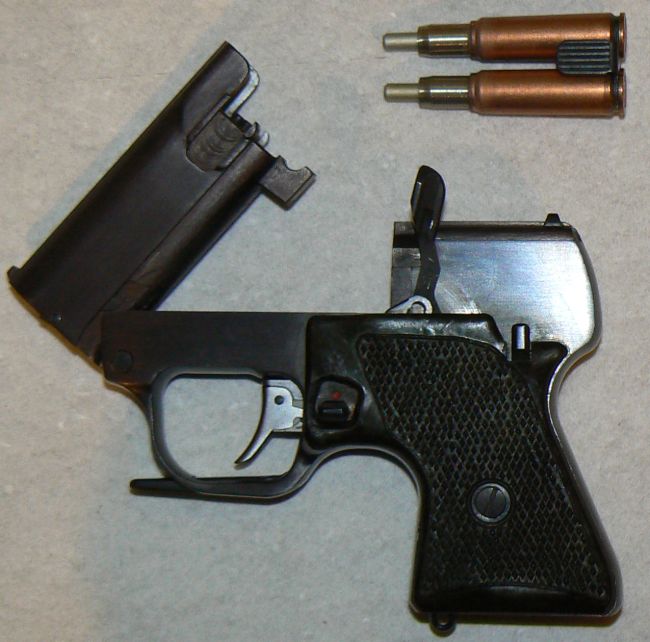

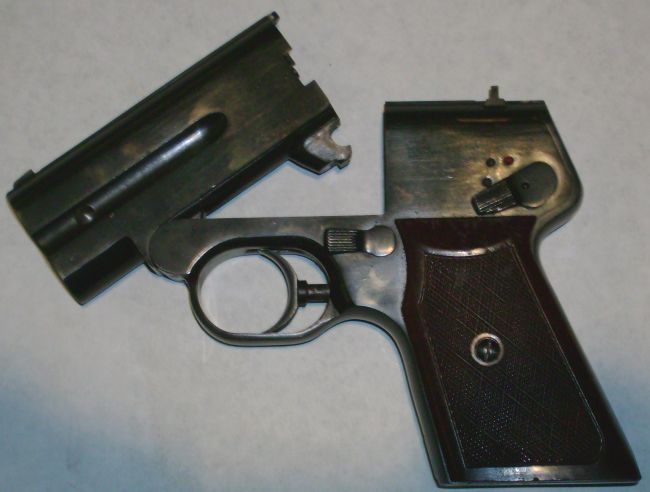

Пистолет подводный СПП-1М

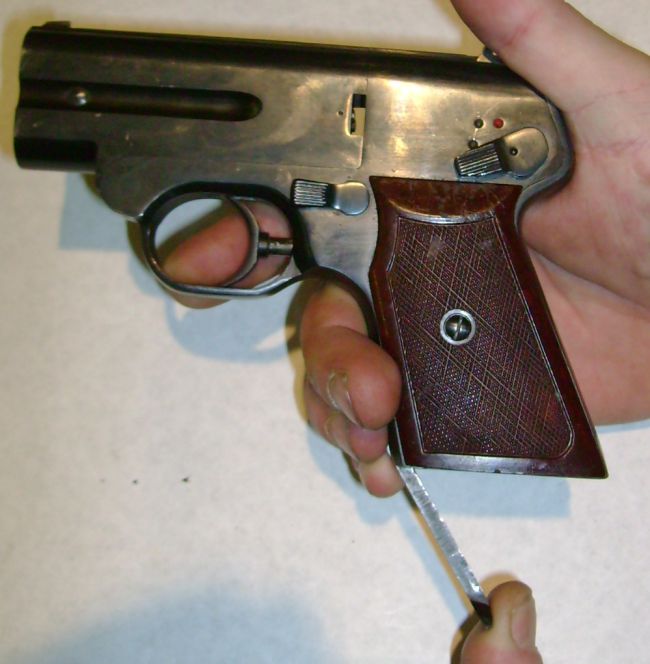

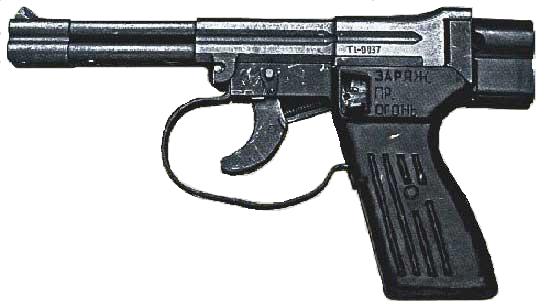

Пистолет подводный СПП-1М (Россия / СССР)
Пистолет подводный СПП-1М (Россия / СССР)
Патроны СПП-1М

УСМ: только двойного действия
Калибр: 4.5х40R
Вес без патронов: 950 г
Длина: 244 мм
Длина ствола: 203 мм
Емкость магазина: 4 патрона, заряжаемых в отдельные стволы
Пистолет подводный специальный СПП-1 был разработан в ЦНИИТочМаш в конце шестидесятых годов конструкторами Кравченко и Сазоновым для вооружения боевых пловцов ВМФ СССР. Так как обычные пули в воде теряют эффективность уже на самых малых дальностях (менее 1 метра), для подводного оружия были разработаны специальные боеприпасы, стреляющие иглообразными пулями большого удлинения.
Стабилизация пули в воде осуществляется гидродинамически, за счет кавитационной полости, генерируемой небольшой плоской площадкой на переднем заостренном конце пули. В воздушной среде пуля никак не стабилизируется, так как для пуль большого удлинения стабилизация вращением неэффективна, и стволы пистолета СПП-1 гладкие, без нарезов.
Пистолет несамозарядный, имеет блок из четырех стволов, откидывающийся на шарнире вниз для перезаряжания. Патроны объединяются в один блок при помощи плоской стальной обоймы, и извлекаются из стволов или заряжаются в них одновременно. Ударно-спусковой механизм только двойного действия, то есть каждый выстрел производится самовзводом. Ударник расположен на вращающемся основании и при каждом нажатии на спусковой крючок взводится и проворачивается на четверть оборота, подходя к следующему стволу.
Предохранитель выполнен на рамке слева, и имеет три положения: нижнее – «огонь», среднее – «предохранитель», верхнее – «перезарядка». При переводе предохранителя в верхнее положение происходит отпирание блока стволов для перезарядки оружия. Пистолет СПП-1М отличается увеличенной спусковой скобой и модернизированным УСМ.
Эффективная дальность стрельбы из пистолета СПП-1 составляет на глубине 5 метров – до 17 метров, на глубине 20 метров – до 11 метров, на воздухе – до 20 метров.
________________________________________________________________________________

Автоматический пистолет ОЦ-33 «Пернач»

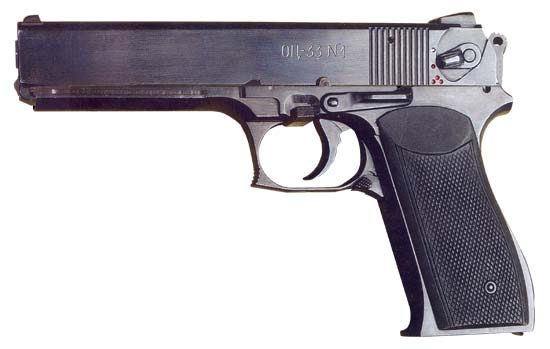

Прототип пистолета ОЦ-33
Прототип пистолета ОЦ-33

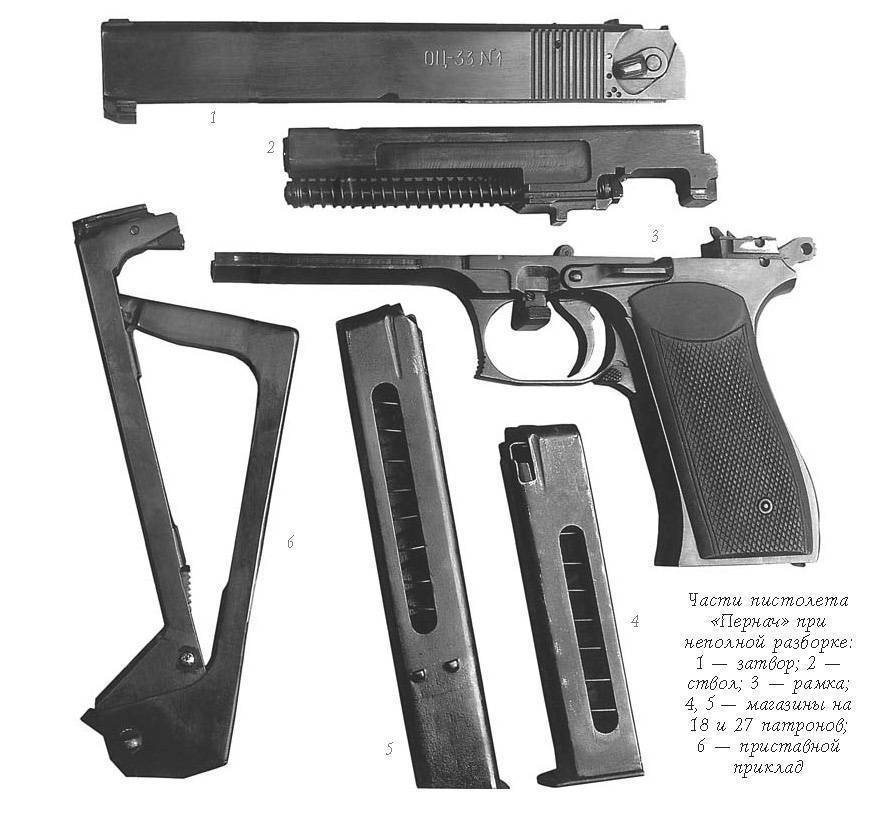

Части пистолета "Пернач" при неполной разборке: 1 — затвор; 2 — ствол; 3 — рамка; магазины на 18 и 27 патронов; 6 — приставной приклад
Части пистолета «Пернач» при неполной разборке: 1 — затвор; 2 — ствол; 3 — рамка; магазины на 18 и 27 патронов; 6 — приставной приклад

УСМ: двойного действия, с возможностью ведения автоматического огня
Калибр: 9х18мм ПМ/ПММ
Вес без патронов: 1150 г с пустым магазином на 18 патронов
Длина: 222 мм
Темп стрельбы: 900 выстрелов в минуту
Емкость магазина: 18 или 27 патронов
Пистолет ОЦ-33 был разработан в середине 1990х годов в ЦКИБ СОО (Центральное КБ Спортивного и Охотничьего Оружия) под руководством И. Я. Стечкина для замены устаревшего и давно снятого с производства пистолета АПС конструкции того же автора. В настоящее время, в связи с включением ЦКИБ СОО в состав тульского КБ Приборостроения выпуском и продвижением ОЦ-33 занимается КБП. В незначительных количествах ОЦ-33 состоит на вооружении различных подразделений МВД РФ. По сравнению с пистолетом Стечкина АПС ОЦ-33 имеет значительно более простую конструкцию и меньший темп стрельбы, ОЦ-33 более удобен в обращении.
Пистолет ОЦ-33 — автоматическое оружие, построенное на основе автоматики со свободным затвором. Для уменьшения ощущаемой отдачи ствол пистолета выполнен подвижным. В конце цикла отката затвор подхватывает массивный ствол, и благодаря его инерции происходит предварительное торможение затвора до его соударения с рамкой в крайнем заднем положении.
Такое решение не только снижает отдачу, но и уменьшает темп автоматической стрельбы, что позволило отказаться от применения механизма принудительного снижения темпа огня, имевшегося в пистолете АПС.
Возвратная пружина расположена под стволом. Оружие практически полностью выполнено из стали, щечки рукоятки пластиковые. Предохранитель — переводчик режимов огня расположен на обеих сторонах затвора, и обеспечивает ведение одиночного (среднее положение) и автоматического огня (нижнее положение). В верхнем фиксированном положении предохранитель запирает ударник, курок и затвор.
Перевод рычажка предохранителя-переводчика в положение выше положения «предохранитель» вызывает безопасный спуск курка с боевого взвода, после чего предохранитель автоматически возвращается в верхнее фиксированное положение. Питание пистолета осуществляется из стандартных двухрядных магазинов емкостью 18 патронов или из удлиненных магазинов емкостью 27 патронов. Для ведения прицельного автоматического огня пистолет комплектуется съемным складным плечевым упором (прикладом), выполненным из стали и носимым в отдельном чехле на ремне.
Под стволом на рамке оружия выполнены направляющие для крепления боевого фонаря или лазерного целеуказателя. Пистолет также комплектуется мягкой кобурой для переноски и подсумками для запасных магазинов.
________________________________________________________________________________

Пистолет ОЦ-27 / ПСА «Бердыш»

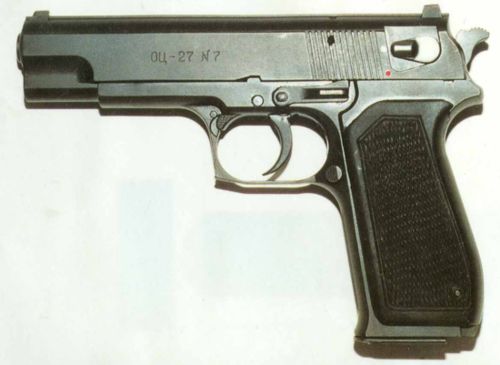

Один из ранних прототипов пистолета ОЦ-27, созданный в Тульском ЦКИБ СОО
Один из ранних прототипов пистолета ОЦ-27, созданный в Тульском ЦКИБ СОО
Пистолет ПСА
Пистолет ПСА  Фото (c) IPSCShooter
Пистолет ПСА
Пистолет ПСА  Фото (c) IPSCShooter
Пистолет ПСА  Фото (c) IPSCShooter
Пистолет ПСА  Фото (c) IPSCShooter

Калибр: 9×19 / 9×18 ПМ / 9×18 ПММ / 7,62×25
Длина оружия: 200 мм
Длина ствола: 125 мм
Высота оружия: 140 мм
Ширина оружия: 35 мм
Масса без патронов: 950 г.
Емкость магазина: 15 / 18 / 18 патронов

Пистолет получил обозначение ПСА (Пистолет Стечкина – Авраамова), индекс ОЦ-27 и шифр «Бердыш» (в честь русского боевого топора XVI века). После завершения конструкторских работ, изготовления опытных экземпляров и проведения пробных стрельб, новое оружие было продемонстрировано публично на выставке «Милипол-Москва 94» в апреле 1994 г. ОЦ-27 обладал отличными боевыми и служебно-эксплуатационными качествами, однако, в силу обстоятельств, был снят с конкурса на армейский пистолет. Дальнейшая работа над этим оружием проводилась уже только в целях поставки его МВД РФ, а так же других правоохранительных структур и спецслужб.
Конструкция пистолета совмещает в себе простоту с оригинальными и очень практичными решениями. Автоматика работает по принципу использования отдачи при запирании канала ствола свободным затвором. Затвор-кожух удерживался в крайнем переднем положении возвратной пружиной, расположенной на стволе, и собственной массой, запирая канал ствола. Сам ствол является быстросъемным, что позволяет приспособить оружие для стрельбы патронами другого калибра в полевых условиях, а его замена занимает всего около 40 секунд.
Пистолет может стрелять патронами 7,62×25, 9×18 и 9×18 ПММ, 9×19. Использование патронов 7,62 мм к пистолету ТТ обусловлено высоким пробивным действием пули, хорошими баллистическими данными с пологой траекторией полета пули, а так же наличием больших запасов этих патронов на военных складах. Патрон к ПМ во время создания пистолета ОЦ-27 являлся стандартным пистолетным патроном российской армии и правоохранительных структур. В настоящее время он остается самым распространенным в России, но постепенно уступает патрону 9×19.
В начале 90-х патрон 9mm Parabellum начал рассматриваться как перспективная замена старому 9×18 и был выбран создателями пистолета как один из вариантов. Российский патрон имеет обозначение 9×19 ПСО. Для данного боеприпаса начальная скорость пули составляет 350 м/с, а точность на дистанции 25 метров – группа попаданий диаметром 100 мм.
Благодаря широкому скосу патронника с оптимальным углом наклона пистолет надежно досылает патроны, снаряженные экспансивными пулями различной конструкции. В комплект пистолета входят три сменных ствола. Во внутренней передней части затвора-кожуха размещено устройство гашения отдачи, а точнее – амортизатор (полимерная вставка) и буфер (стальной шток), удерживающиеся крепежным винтом с переднего края затвора-кожуха.
В конце отката, буфер, сталкиваясь с фиксатором, снижает скорость затвора-кожуха за счет поглощения части энергии амортизатором, гася при этом часть энергии отдачи и продлевая эксплуатационный ресурс оружия. Такое простое конструкторское решение еще и делает стрельбу более комфортной, а так же повышает кучность скоростной стрельбы. Фиксатор затвора-кожуха, опускающийся вниз при разборке оружия, размещен перед спусковым крючком над спусковой скобой. Выбрасыватель является так же указателем наличия патрона в патроннике, выступая за пределы поверхности затвора-кожуха, что помогает определить заряжено ли оружие как визуально, так и на ощупь. Экстракция гильзы происходит вверх и вправо.
Ударно-спусковой механизм куркового типа, двойного действия, с предохранительным взводом курка. Усилие спуска при стрельбе со взведенным курком составляет около 2,5 кг, а при стрельбе самовзводом – 6,5 кг. Ход спускового крючка ровный, достаточно короткий, с вполне приемлемым усилием. Оружие снабжено двухсторонним флажковым предохранителем, расположенным в тыльной части затвора-кожуха.
Этот предохранитель имеет три положения. Нижнее положение – «огонь», среднее – «предохранитель», в котором блокируется УСМ, в том числе и со взведенным курком, а перевод рычага в верхнее положение безопасно спускает курок с боевого взвода. Прицельные приспособления состоят из простых, не регулируемых, мушки и целика с возможностью внесения боковых поправок. Мушка имеет прямоугольное сечение, а целик – достаточно широкую прямоугольную прорезь. Рычаг затворной задержки расположен с левой стороны рамы.
Рама, как и затвор-кожух, целиком выполнена из легированной оружейной стали. Несмотря это, а так же на достаточно крупные габариты, пистолет в целом не тяжелый и обладает высокой живучестью. Рукоятка пистолета вмещает двухрядный магазин с небольшим углом наклона, что сделано в целях высокой надежности работы, но тем не менее обеспечивает очень удобное удержание и контроль оружия при стрельбе.
Двухсторонняя защелка магазина размещена в основании спусковой скобы. Существует вариант пистолета с выступом на задней поверхности рукоятки, имеющим пазы для крепления приклада. Оружие обладает очень большим служебным ресурсом. Так настрел одного из опытных экземпляров составил около 50000 выстрелов, при этом поменяли только магазин ударник и возвратную пружину. Пистолет вместе с магазинами и стволами комплектуется дипломатом для хранения и переноски. Оружие обладает простотой и быстротой в обслуживании, его легко разобрать, почистить и собрать заново. При неполной разборке оружие разделяется на минимальное количество деталей.
Лучше всего о пистолете ОЦ-27, конструкции И. Я. Стечкина говорит человек, имеющий большой опыт владения и стрельбы из самых разных, западных и российских пистолетов: «Это ж песня, а не пистолет! В нем чувствуется, как в АПС, любовь создателя. ОЦ-27 мне напоминает Беретту по рукоятке. Магазин то, кстати, более чем вменяемый, в отличие от викингового, патроны в него снаряжать легче.
Я из него отстрелял не одну сотню точно и никогда не было ни одной задержки в принципе. По ощущениям, импульс отдачи приходится ниже затвора, примерно на уровне спусковой скобы, поэтому пистолет особо не подбрасывает при стрельбе. Растянутая по времени отдача. Если его правильно держать, то подброс будет минимальный. Спуск просто шикарный. Прицельные приспособления впервые на российском пистолете соответствуют современным стандартам.
Выброс магазина с кнопкой под любую руку и, опять же впервые, магазин вываливается сам по нажатии кнопки, как и положено у взрослого пистолета. Нормальный удобный курок. Предохранитель с функцией безопасного спуска курка. Очень высокая точность для боевого оружия. Удерживать на цели — проще простого. Из него гильза вылетает не в лоб, а в сторону. Ресурс, пожалуй, самый большой из всех пистолетов, производящихся в России в настоящее время. Меня удивляют эти мнения, что пистолет должен быть легким, помещаться в косметичке и т. д. ОЦ-27 — он настоящий, стальной, его берешь в руки и понимаешь, что он навсегда. Тяжелый, но зато у него нормальный пистолетный баланс.
Просто пистолет, как он должен быть. Сделанный человеком, любящим пистолеты, понимающими, что надо стрелку и знающим, как это надо сделать. Никаких «не имеющих аналогов», никаких «впервые в мире», просто нормальный, честный пистолет. На него смотришь и чувствуешь – мужской. Выстрелишь – да, для мужского дела пистолет… Когда он мне первый раз попался, я удивился, мол, а что это такое, иномарка? Нет, говорят, наш. Тогда я испытал редкое для меня ощущение — удовольствие от отечественного изделия. Просто вот сделали правильный пистолет».
________________________________________________________________________________

Автоматический пистолет ОЦ-23 Дротик

Автоматический пистолет ОЦ-23 Дротик
Автоматический пистолет ОЦ-23 Дротик

ОЦ-23 Дротик неполная разборка
ОЦ-23 Дротик неполная разборка
УСМ: двойного действия, с возможностью ведения огня очередями по 3 выстрела
Калибр: 5.45х18 МПЦ
Вес без патронов: 850 г
Длина: 195 мм
Длина ствола: 125 мм
Емкость магазина: 24 патрона

Автоматический пистолет ОЦ-23 Дротик был разработан в тульском ЦКИБ СОО в начале 1990х годов И.Я.Стечкиным для вооружения сотрудников подразделений МВД.
Является личным оружием нападения и защиты. Автоматика пистолета работает за счет отдачи свободного затвора. Ударный механизм курковый, с открытым его расположением. Спусковой механизм позволяет вести огонь самовзводом и с предварительным взведением курка. Возвратная пружина размещена под стволом. Спусковая скоба имеет упор для пальца, обеспечивающий удобство стрельбы с двух рук.
В Дротике применен патрон калибра 5,45 мм от пистолета ПСМ. Дротик — оружие автоматическое. Он может вести огонь как одиночными выстрелами, так и короткими очередями, имеет механизм отсечки очереди по 3 выстрела. Автоматический огонь может вестись в высоком темпе. Неавтоматический предохранитель имеет два флажка, расположенных с левой и правой стороны затвора. Это позволяет пользоваться пистолетом как правой, так и левой рукой. С помощью наружных сигнализаторов можно на ощупь, не извлекая магазин, определить количество оставшихся патронов и наличие патрона в патроннике.
Дульный тормоз-компенсатор пистолета выполнен в виде отверстия в стволе и кожухе-затворе. Часть пороховых газов, выбрасываемых через него, уменьшают подскок оружия. Этим обеспечивается высокая кучность стрельбы.Пистолет имеет постоянный открытый прицел в виде целика и мушки. На него может быть установлен лазерный целеуказатель. Приклад может крепиться к рукоятке, а емкость магазина, наверное, рекордная для пистолетов — 24 патрона.
Пистолет может успешно применяться для самозащиты на малых дистанциях, а в специальных операциях заменить ПСМ. Дротик ОЦ-23 значительно превосходит его по эффективности благодаря большей начальной скорости пули, более высокой меткости стрельбы, а стрельба серией патронов повышает поражающее воздействие на цель до уровня пистолетов более крупного калибра.
________________________________________________________________________________

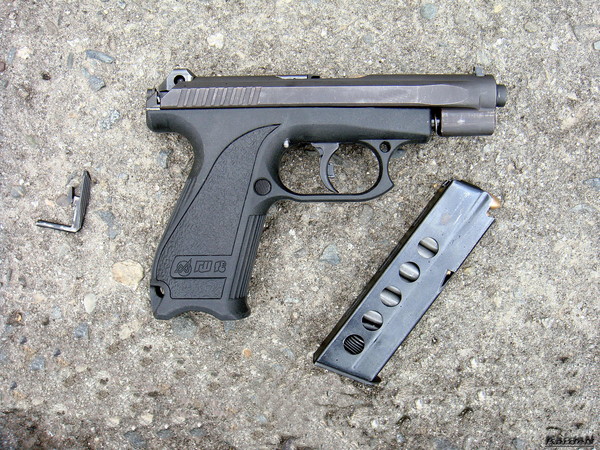

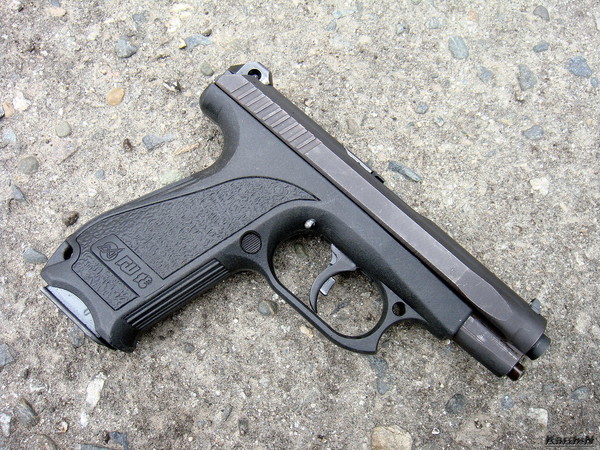

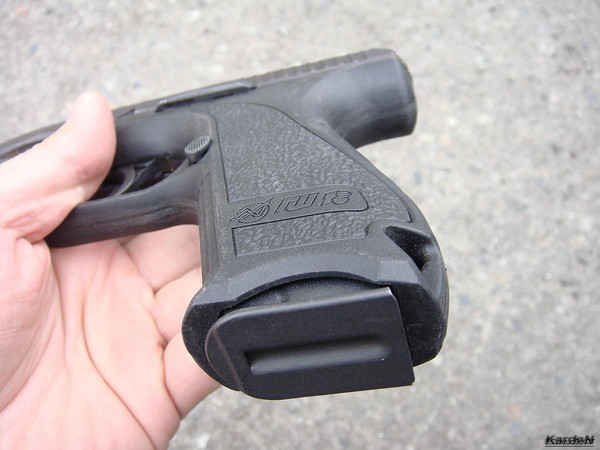

Пистолет ГШ-18

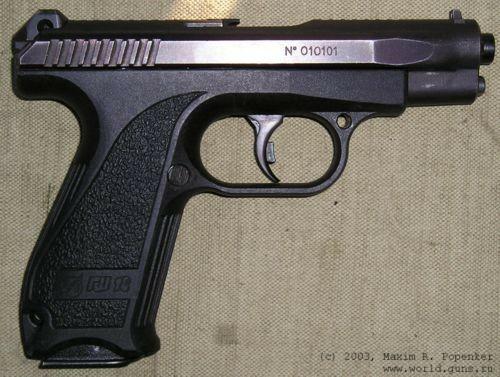

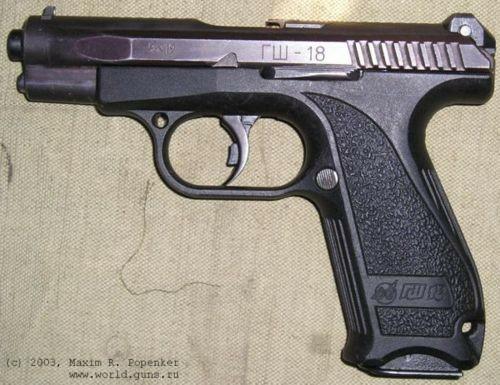

Серийный пистолет ГШ-18, вид слева
Серийный пистолет ГШ-18, вид слева
ГШ-18 вид справа
ГШ-18 вид справа

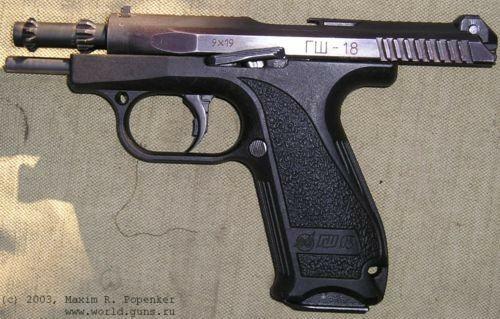

Пистолет ГШ-18, затвор поставлен на затворную задержку. На стволе видны запирающие упоры
Пистолет ГШ-18, затвор поставлен на затворную задержку. На стволе видны запирающие упоры

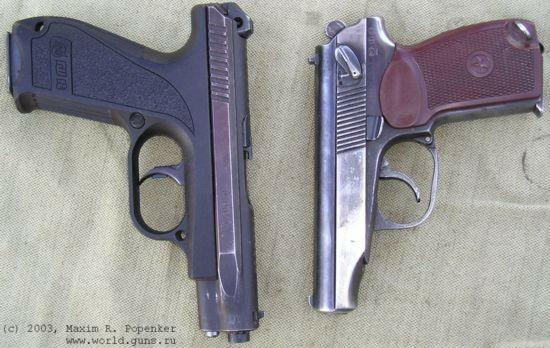

Пистолет ГШ-18 в сравнении с пистолетом Макарова ПМ
Пистолет ГШ-18 в сравнении с пистолетом Макарова ПМ
ГШ-18, неполная разборка
ГШ-18, неполная разборка

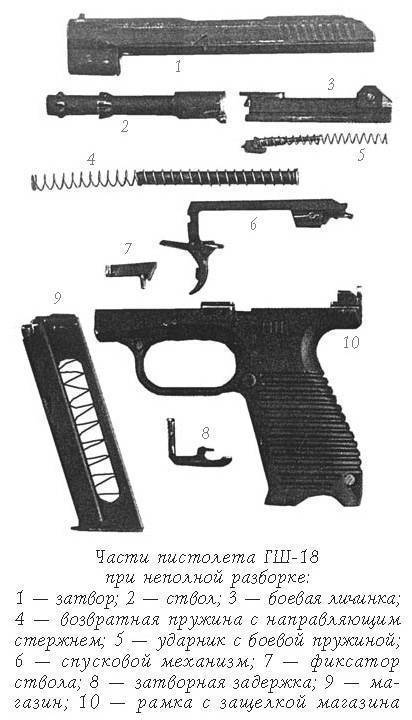

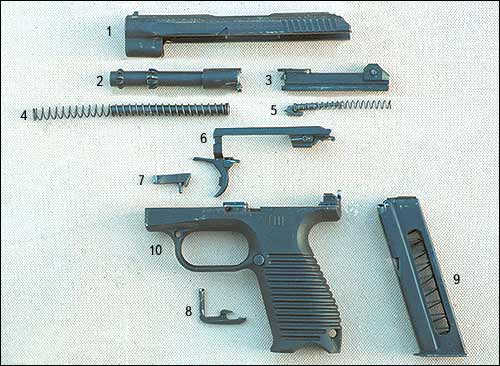

Части пистолета ГШ-18 при неполной разборке: 1 — затвор; 2 — ствол; 3 — боевая личинка; 4 — возвратная пружина с направляющим стержнем; 5 — ударник с боевой пружиной; 6 — спусковой механизм; 7 — фиксатор ствола; 8 — затворная задержка; 9 — магазин; 10 — рамка с защелкой магазина
Патроны 9х19мм ПБП с бронебойной пулей, разработанные для ГШ-18
Патроны 9х19мм ПБП с бронебойной пулей, разработанные для ГШ-18
УСМ: только двойного действия
Калибр: 9х19мм парабеллум, 9х19мм ПБП и 7Н21.
Вес с пустым магазином: 580 г
Длина: 183 мм
Длина ствола: 103 мм
Емкость магазина: 18 патронов
Пистолет ГШ-18 был разработан в конце 1990х годов в тульском КБ Приборостроения под руководством известных конструкторов вооружения (главным образом — авиапушек) Грязева и Шипунова. Цифра 18 в названии обозначает емкость магазина.
КБП начало разработку нового армейского пистолета в середине 1990х с создания своего варианта патрона 9х19мм парабеллум с повышенной бронебойностью. Патрон 9х19мм ПБП имеет легкую пулю с высокой начальной скоростью (4.2 грамма, 600 м/с) с сердечником из термоупрочненной стали.
Первые варианты пистолетов КБП имели обозначение П-96 и оказались не очень удачными, а потому в 1998 году началась разработка нового пистолета, поступившего на испытания в 2000 году. Пистолет, названный ГШ-18, успешно прошел официальные испытания и широко рекламируется как для отечественных потребителей (в основном, структур МВД, ФСБ, Внутренних Войск), так и для продажи на экспорт.
В связи с принятием в России на вооружение в 2000 году пистолета Ярыгина ПЯ (тема «Грач»), а также наличием более мощного и неплохого по характеристикам пистолета Сердюкова СПС (он же СР-1 «Вектор», он же «Гюрза», под патрон 9х21мм СП-10), будущее пистолета ГШ-18 довольно туманно, хотя сам по себе он пистолет, несомненно, интересный, хотя и не выдающийся.
Примечание: в 2003 году ГШ-18 все таки принят на вооружение решением Правительства РФ, однако он, скорее всего, будет закупаться различными правоохранительными органами — в армии основным должен стать все-таки ПЯ.
ГШ-18 построен по схеме с коротким ходом ствола. Запирание — поворотом ствола на 10 боевых упоров, угол поворота при запирании — всего 18 градусов. Рамка пистолета — из пластика, со стальными вставками. Затвор — штампованный из стального листа, с жестко укрепленной вставкой в месте сцепления со стволом и извлекаемым при разборке затворным блоком, в котором смонтированы ударник и выбрасыватель. УСМ ударниковый, с предварительным частичным взведением ударника при движении затвора и довзведением при нажатии на спусковой крючок.
Пистолет оборудован только автоматическими предохранителями. в том числе — и на спусковом крючке. Ударник, находящийся на полувзводе, выступает примерно на 1мм в задней части затвора, позволяя визуально и на ощупь определить готовность пистолета к выстрелу.
Прицельные приспособления нерегулируемые, целик укреплен не на затворе, а на затворном блоке, что критики пистолета считают недостатком, так как со временем затворный блок может разболтаться в затворе и точность прицеливания и стрельбы упадет. Магазин двухрядный, коробчатый, с выходом патронов в два ряда для повышения надежности подачи. Защелка магазина — позади спусковой скобы, может быть легко переставлена на любую сторону оружия. Затворная задержка — слева. Одна из характерных особенностей пистолета ГШ-18 — открытый спереди затвор, тоже любимая тема для критики этого пистолета, так как есть опасения что внутрь затвора может легко проникнуть грязь.
Тем не менее, авторы пистолета считают что такой угрозы нет, и только опыт реальной эксплуатации может показать, кто прав.
ГШ-18 может использовать любые коммерческие патроны 9х19мм, армейские патроны 9мм НАТО, а также специальные бронебойные патроны отечественной разработки, 7Н21 и 9х19мм ПБП. Эта возможность, однако, не является эксклюзивной для ГШ-18, так как пистолет ПЯ («Грач») также может использовать эти патроны. Более того, разработчики отечественных боеприпасов утверждают, что их разработки могут использоваться в любых достаточно прочных пистолетах калибра 9х19мм.
В целом отзывы о пистолете ГШ-18 самые разные — от восторженно-рекламных до скептических, со словами «лучше бы они (Грязев и Шипунов) авиапушки делали, у них это лучше получается». В любом случае, к достоинствам ГШ-18 можно отнести очень малый для своего класса вес, большую емкость магазина, низкое расположение ствола относительно руки стрелка, хорошую кучность стрельбы.
По мнению экспертов пистолету ГШ-18 самое место в качестве нового милицейского оружия, особенно в ГАИ — ведь сотрудникам дорожной милиции приходится постоянно носить оружие (тут в плюс малый вес ГШ-18), а высокая пробивающая способность пули 9мм ПБП на малых дальностях позволит эффективно вести огонь по преступникам, находящимся в автомобилях.

________________________________________________________________________________

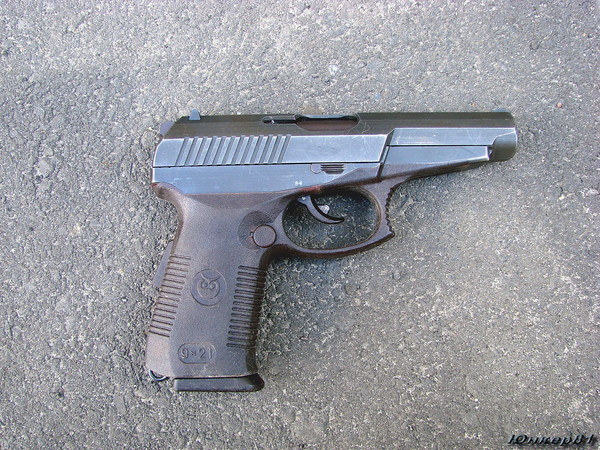

Пистолет Сердюкова СПС / СР-1 Вектор / Гюрза

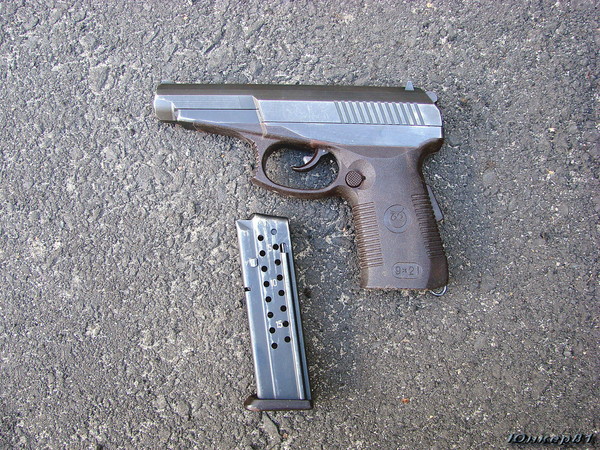

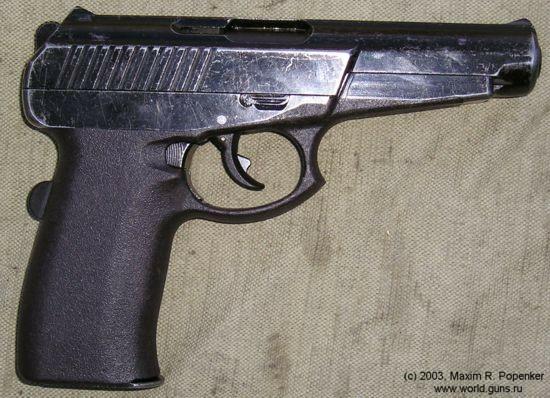

Пистолет СР-1 "Вектор", ранний серийный вариант
Пистолет СР-1 «Вектор», ранний серийный вариант
Тот же пистолет, вид справа
Тот же пистолет, вид справа

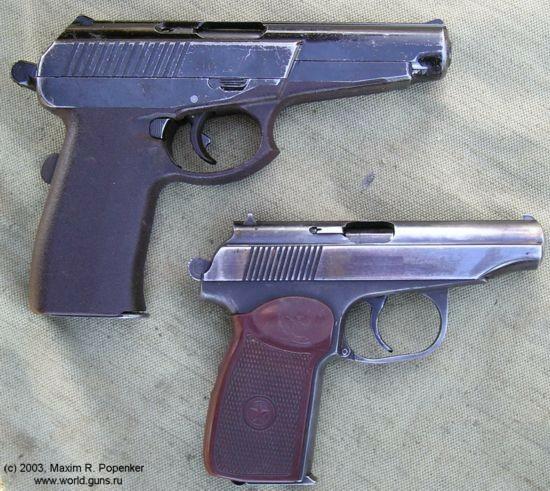

Пистолет СР-1 "Вектор" в сравнении с пистолетом Макарова ПМ
Пистолет СР-1 «Вектор» в сравнении с пистолетом Макарова ПМ

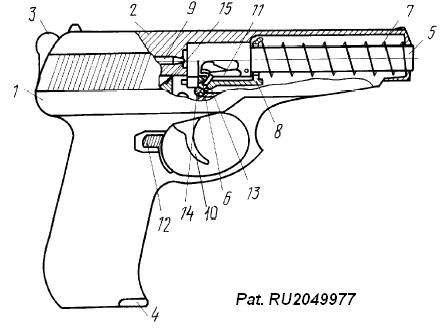

Рисунок из патента, выданного в 1995 году П. Сердюкову и И. Беляеву на устройство пистолета РГ055 /СР-1 / СПС
Рисунок из патента, выданного в 1995 году П. Сердюкову и И. Беляеву на устройство пистолета РГ055 /СР-1 / СПС

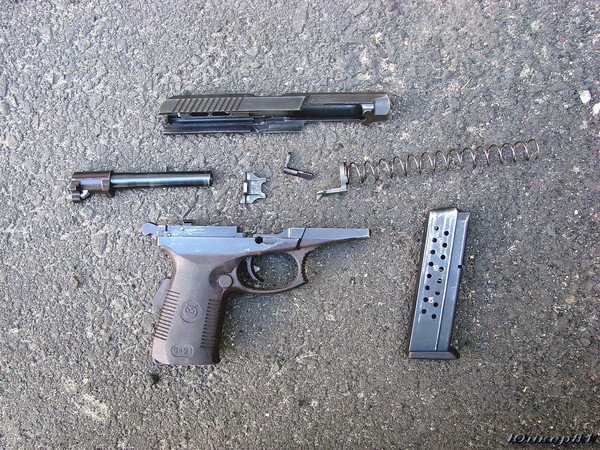

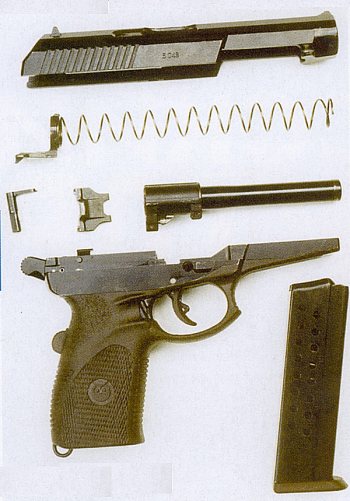

Неполная разборка пистолета "Вектор" СР-1
Неполная разборка пистолета «Вектор» СР-1
УСМ: Двойного действия
Калибр: 9×21 мм СП-10 и СП-11
Длина: 195 мм
Вес: 990 грамм без патронов; 1200 г с 18 патронами
Емкость магазина: 18 патронов
Начальная скорость пули: 420 м/с
Пистолет, ранее известный как РГ055СР-1 «Вектор» или «Гюрза», а в 2003 году официально принятый на вооружение Российских Вооруженных Сил и МВД под обозначением СПС — Самозарядный Пистолет Сердюкова, был разработан в ЦНИИ Точного Машиностроения (г. Климовск) Петром Сердюковым и Игорем Беляевым. Разработка нового пистолетного комплекса (9мм патрон повышенной эффективности + пистолет) была начата в ЦНИИТОЧМАШ в начале 1990х годов в рамках армейского конкурса «Грач», при этом отрабатывались две базовых конструкции — со свободным затвором и подвижным стволом, и с использованием энергии отдачи при коротком ходе ствола при его жестком запирании.
Первая система успеха не имела, зато пистолет второй конструкции, хотя и был отвергнут армией, вызвал в середине 1990х годов интерес различных Российских спецслужб, в частности ФСБ и ФСО. Основным достоинством нового пистолета была его весьма высокая эффективность против целей, защищенных бронежилетами или преградами вроде бортов автомобиля, для чего пистолет получил специально созданный патрон 9х21мм СП-10 (первоначальное обозначение РГ052) с бронебойной пулей.
Позже кроме СП-10 был разработан и еще ряд патронов калибра 9х21мм, включающий патроны с экспансивной и малорикошетирующей пулями. С патроном СП-10 пистолет способен успешно поражать цели в бронежилетах 3 класса на дальностях до 50 метров и даже далее. Кроме того, пистолет СПС имеет достаточно высокую емкость магазина и приспособлен для оперативного применения. В настоящее время имеется на вооружении сил ФСБ и ФСО, предлагается на экспорт.
Пистолет СПС построен на основе автоматики с использованием энергии отдачи при коротком ходе ствола и его жестком запирании качающейся в вертикальной плоскости личинкой, расположенной под стволом (по типу Walther P-38). Возвратная пружина расположена вокруг подвижного ствола, для чего используется запатентованное решение в виде специального упора для заднего конца пружины, тогда как передний конец пружины упирается в затвор. рамка пистолета имеет композитную конструкцию — ее верхняя часть выполнена из стали, а пистолетная рукоятка со спусковой скобой — из прочного пластика. Ударно-спусковой механизм пистолета — двойного действия, с открытым курком.
Особенность УСМ в том, что режим самовзвода работает только при постановке курка на промежуточный «предохранительный» взвод. Пистолет не имеет неавтоматических предохранителей, вместо них имеются два автоматических предохранителя  — на спусковом крючке и на тыльной стороне рукоятки. При этом, при условии неправильного или неполного хвата пистолета в стрессовых условиях возможно невыключение рукояточного предохранителя, что приведет к невозможности выстрела с плачевными последствиями для стрелка.
Поэтому некоторые пользователи перманентно отключают рукояточный предохранитель, обматывая рукоятку скотчем или изоляционной лентой. Прицельные приспособления СПС — фиксированные, имеют белые вставки для облегчения прицеливания. Питание патронами осуществляется из отъемных коробчатых магазинов емкостью 18 патронов.
Кнопочная защелка фиксатора магазина расположена позади спускового крючка на рукоятке. Ранние серийные образцы СР-1 затворной задержки не имели, пистолеты СПС последних выпусков, по некоторым данным, получили затворную задержку, автоматически выключаемую при вставлении в пистолет нового магазина.

СР1М

________________________________________________________________________________

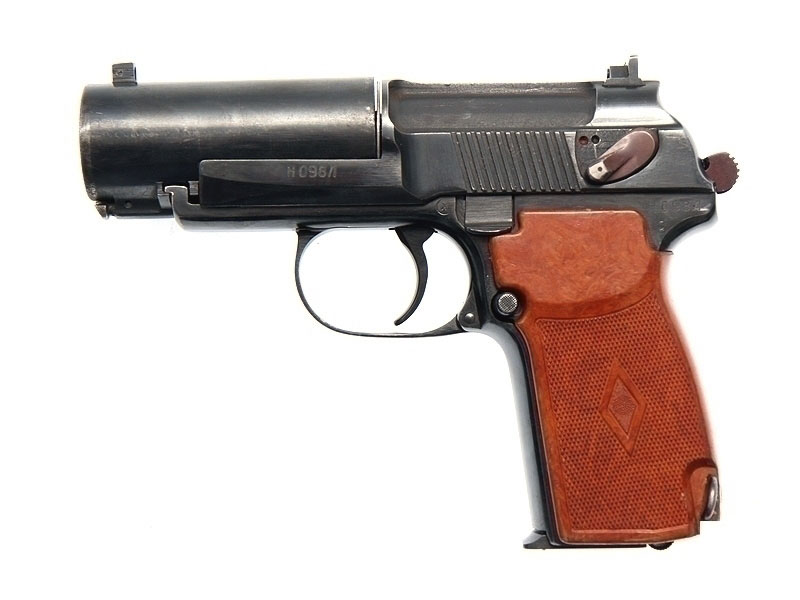

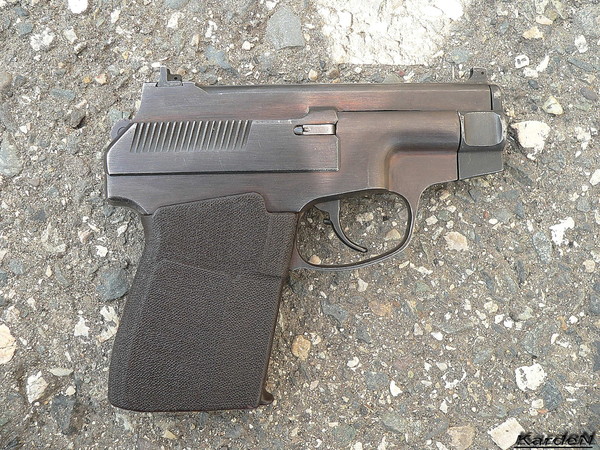

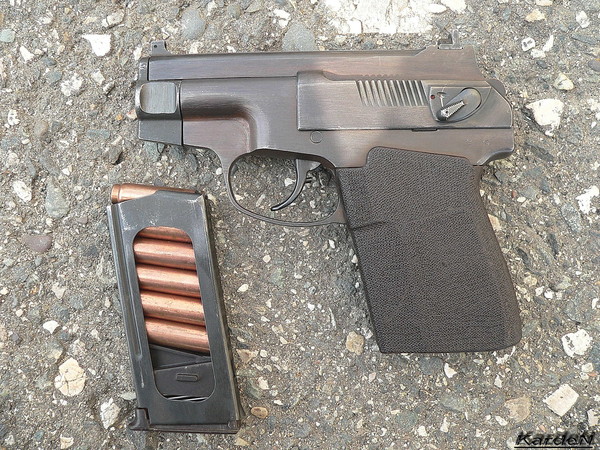

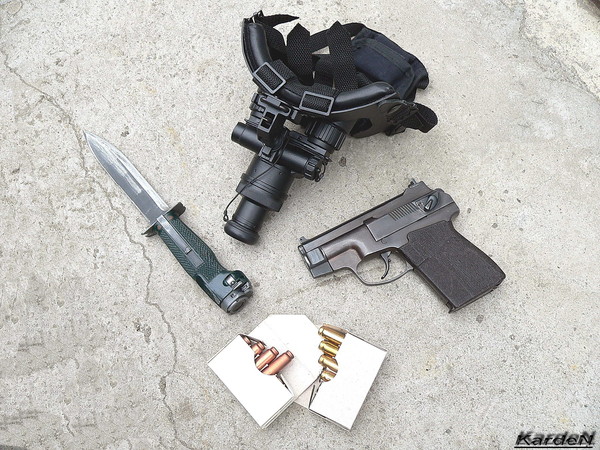

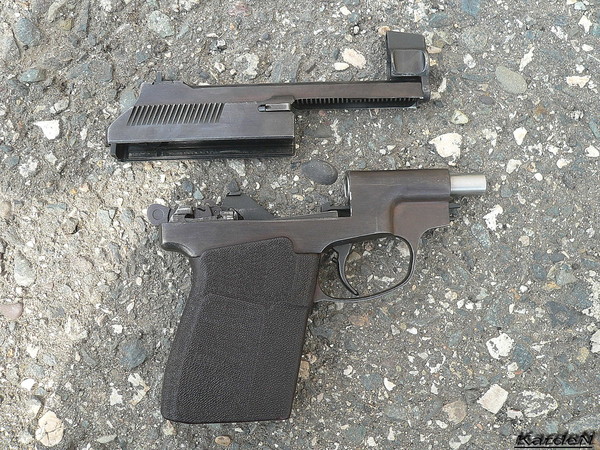

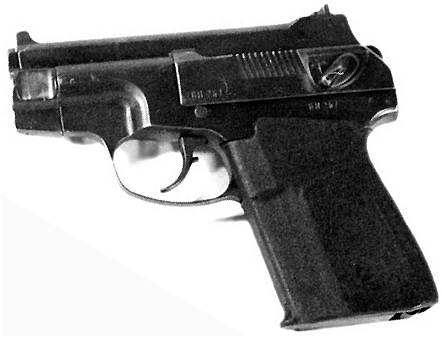

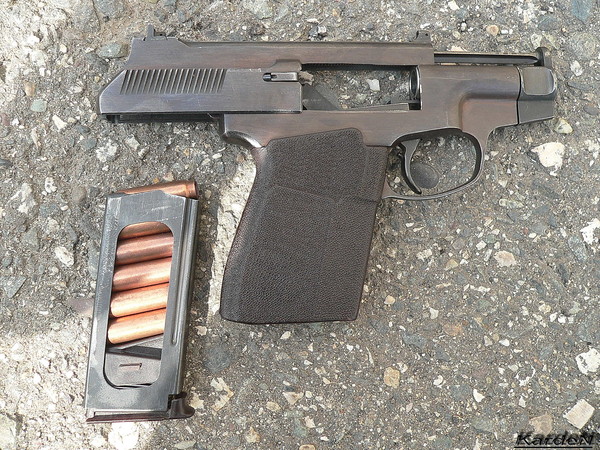

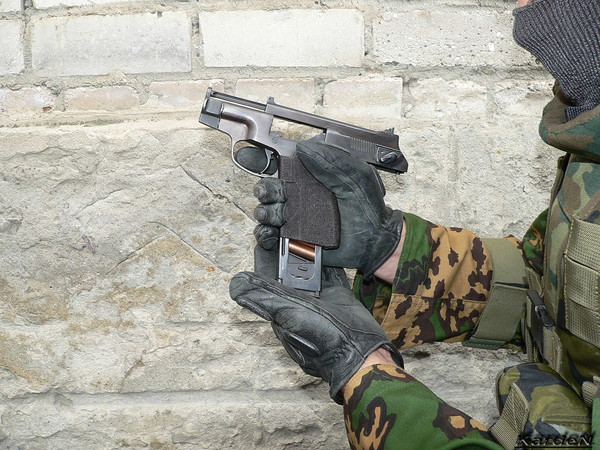

Бесшумный пистолет ПСС «Вул»


Бесшумный пистолет ПСС "Вул"
Бесшумный пистолет ПСС «Вул»

УСМ: Двойного действия
Калибр: 7.62x41мм СП-4
Длина: 170 мм
Вес: 850 г с патронами
Емкость магазина: 6 патронов
Бесшумный пистолет ПСС (официальный индекс 6П28, кодовое обозначение в ходе разработки «Вул») был разработан в период с 1979 по 1983 год для вооружения персонала КГБ и военной разведки, нуждающегося в самозарядном бесшумном оружии. По сравнению с существующими образцами бесшумного оружия «традиционного типа,» такими как ПБ, ПСС отличают малые размеры, делающие его особенно удобным для скрытого ношения.
Столь малая для бесшумного оружия длина достигнута использованием специальных патронов СП-4 с отсечкой пороховых газов внутри гильзы. Использование специальных патронов позволило отказаться от громоздкого и тяжелого глушителя, обычно используемого на бесшумном оружии. По сравнению с предшествующими образцами оружия под бесшумные специальные патроны (МСП, С-4М) пистолет ПСС обеспечивает значительно более высокую скорострельность за счет использования самозарядного механизма с отъемным магазином на шесть патронов. Пистолет разработан в ЦНИИТочМаш в городе Климовске конструкторами Красниковым, Левченко, Медвецким и Петровым.
В силу необычности использованного патрона конструкция пистолета также довольно необычна. Пистолет использует схему автоматики со свободным затвором, при этом возвратная пружина затвора расположена внутри затвора над стволом, на направляющем стержне. Ствол пистолета состоит из двух частей – подвижного в продольной плоскости патронника и неподвижной нарезной части.
Патронник имеет возможность откатываться назад примерно на 8 миллиметров, и имеет свою возвратную пружину, расположенную под ним. В момент выстрела, когда пуля выходит из гильзы и начинает врезаться в нарезы передней части ствола, давление пороховых газов, запертых в гильзе между толкающим пулю поддоном и донцем гильзы, начинает толкать гильзу вместе с удерживающим ее патронником назад. Вместе с ними начинает двигаться и затвор.
После отката патронника на восемь миллиметров он останавливается, упершись в рамку оружия, а затвор, двигаясь по инерции, извлекает стреляную гильзу и выбрасывает ее. В это время патронник под действием своей возвратной пружины возвращается в переднее положение. В конце отката затвор «подхватывает» специальным выступом на своей внутренней поверхности патронник, и благодаря его добавочной массе, а также силе возвратной пружины патронника происходит плавное безударное торможение затвора, дополнительно снижающее звук работы автоматики (металлический лязг деталей).
Еще одним полезным свойством такой конструкции является то, что благодаря разгерметизации ствола за пулей в канале ствола за пулей не создается пониженного давления (пороховые газы гильзу не покидают). В противном случае создавшееся за пулей пониженное давление давало бы дополнительный шум (хлопок) врывающегося в ствол атмосферного воздуха в момент вылета пули.
Ударно-спусковой механизм пистолета ПСС в целом заимствован у пистолета Макарова ПМ, отъемный коробчатый магазин вмещает шесть патронов. В конструкции предусмотрена затворная задержка, обеспечивающая удержание затвора в заднем положении по израсходовании всех патронов.
В целом пистолет ПСС является уникальным оружием для специальных операций, более других пригодным для скрытого ношения, и, что очень важно, быстрого извлечения с последующим применением.
Использование специальных патронов позволило добиться таких отменных характеристик, но платой за них стали специальный, сложный в изготовлении и дорогой патрон, являющийся к тому же опасным сразу после применения и в течение какого-то времени после выстрела из-за высокого остаточного давления в гильзе (порядка 1 000 кг/см2). Конструкция пистолета защищена патентом РФ, тогда как детальное устройство, а главное — технологические процессы изготовления патрона СП-4 не разглашаются, и, вероятно, являются засекреченными.

________________________________________________________________________________

Бесшумный пистолет МСП «Гроза»


Бесшумный пистолет МСП, вид справа. Рядом показана снаряженная обойма с патронами СП-3
Бесшумный пистолет МСП, вид справа. Рядом показана снаряженная обойма с патронами СП-3
Бесшумный пистолет МСП, вид слева, блок стволов откинут для перезарядки. Рядом показана обойма со стреляными гильзами патронов СП-3
Бесшумный пистолет МСП, вид слева, блок стволов откинут для перезарядки. Рядом показана обойма со стреляными гильзами патронов СП-3
Демонстрация взведения внутренних курков пистолета МСП
Демонстрация взведения внутренних курков пистолета МСП

УСМ: одинарного действия
Калибр: 7.62×38 СП-3
Вес без патронов: 530 г
Длина: 115 мм
Длина ствола: 66 мм
Емкость магазина: 2 патрона в отдельных стволах
Бесшумный пистолет МСП (Малогабаритный Специальный Пистолет, тема «Гроза», заводской индекс ТОЗ-37М) был разработан в конце 1960х — начале 1970х годов и принят на вооружение КГБ и спецназа ГРУ ГШ Советской армии в 1972 году в качестве оружия скрытного применения.
Пистолет МСП создан в развитие пистолета С4М и является совместной разработкой инженеров Тульского Оружейного завода (ТОЗ) и ЦНИИ Точного Машиностроения в городе Климовске (ЦНИИ ТочМаш). Пистолет имеет исключительно компактные размеры и практически бесшумен при стрельбе, что обеспечено использованием специальных 7.62мм специальных патронов СП-3, в которых пороховые газы после выстрела запираются в гильзе. Пистолет с МСП до сих пор остоит на вооружении сил специального назначения различных силовых структур России.
Пистолет МСП несамозарядный, построен по схеме с откидным вверх блоком из двух стволов, спаренных в вертикальной плоскости. Для заряжания и разряжания оружия используются специальные металлические обоймы, объединяющие два патрона.
Ударно-спусковой механизм со скрытыми курками, одинарного действия (несамовзводный). Взведение курков осуществляется вручную при нажатии на рычаг, расположенный параллельно нижней части спусковой скобы. Слева на рукоятке, позади спускового крючка, расположен ручной предохранитель, в задней части рукоятки — защелка блока стволов.
________________________________________________________________________________

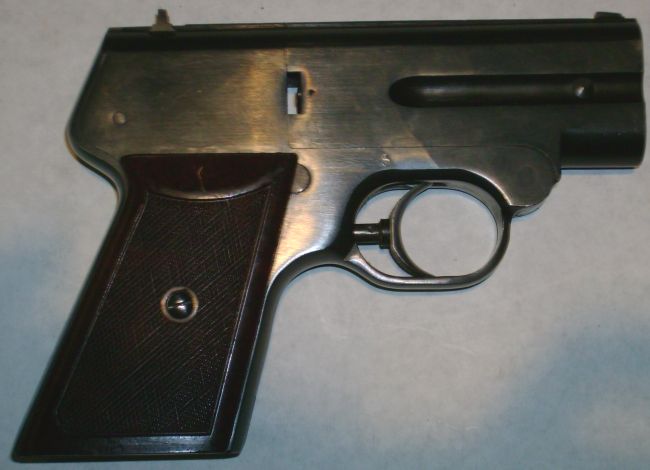

Бесшумный пистолет С4М


Бесшумный пистолет С4М, вид справа
Бесшумный пистолет С4М, вид справа
Бесшумный пистолет С4М, вид слева; блок стволов откинут для перезарядки
Бесшумный пистолет С4М, вид слева; блок стволов откинут для перезарядки
Демонстрация процедуры взведения внутренних курков пистолета С4М
Демонстрация процедуры взведения внутренних курков пистолета С4М

УСМ: одинарного действия
Калибр: 7.62×63 ПЗ / ПЗА / ПЗАМ
Длина: 140 мм
Длина ствола: 88 мм
Емкость магазина: 2 патрона в отдельных стволах
Бесшумный пистолет С4 (С4М после модернизации) был разработан в середине шестидесятых годов ХХ века для использования в различных специальных операциях, требующих полностью бесшумной и беспламенной стрельбы.
В основу конструкции пистолета были положены специальные бесшумные патроны линейки ПЗ / ПЗА / ПЗАМ калибра 7.62мм (7.62х63), в которых звук выстрела подавлялся путем запирания пороховых газов в увеличенной гильзе повышенной прочности.
Запирание пороховых газов осуществлялось при помощи промежуточного поршня, что определило большую длину гильзы. Пистолет С4 и С4М состоял на вооружении КГБ СССР и подразделений армейского спецназа. В дальнейшем на частичную замену пистолету С4М пришел заметно более компактный пистолет МСП, использоваший более короткие патроны 7.62х38 СП-3 с двухступенчатым поршнем.
Пистолет С4М несамозарядный, построен по схеме с откидным вверх блоком из двух стволов, спаренных в вертикальной плоскости. Для заряжания и разряжания оружия используются специальные металлические обоймы, объединяющие два патрона. Ударно-спусковой механизм со скрытыми курками, одинарного действия (несамовзводный). Взведение курков осуществляется вручную при нажатии вниз на рычаг, расположенный в основании пистолетной рукоятки. Слева над рукояткой расположен ручной предохранитель, позади спускового крючка — защелка блока стволов.
________________________________________________________________________________

Бесшумный пистолет ПБ / 6П9

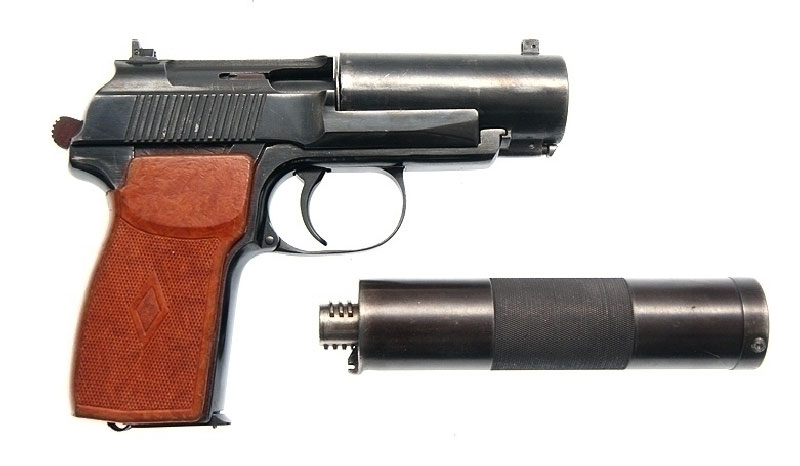

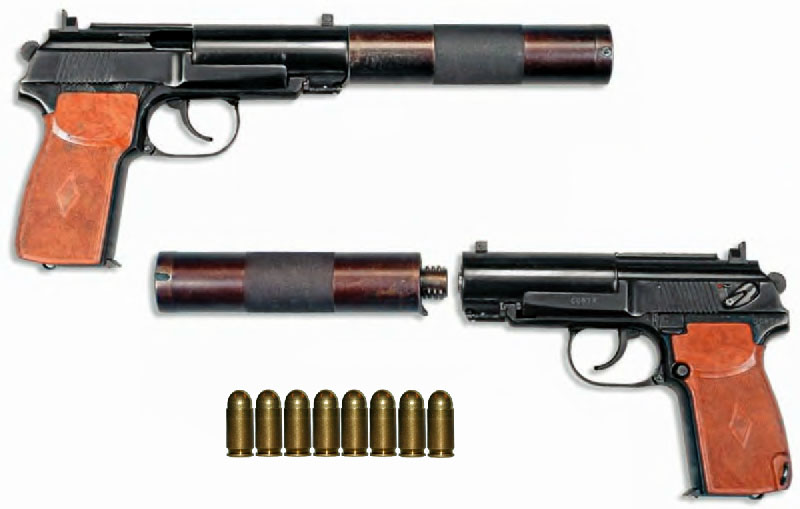

Пистолет бесшумный ПБ (индекс 6П9)

Пистолет бесшумный ПБ (индекс 6П9)
6П9
6П9
Пистолет ПБ в боеготовом положении

Тактико-технические характеристики ПБ

УСМ — двойного действия
Калибр, мм — 9х18 ПМ
Длина в сборе, мм — 310
Длина без насадки, мм — 170
Длина ствола, мм — 105
Высота, мм — 134
Ширина, мм — 34
Масса в сборе с насадком и со снаряженным магазином, кг — 1,02
Масса с насадком и магазином без патронов, кг — 0,970
Емкость магазина, патр. — 8
Прицельная дальность, м — 25
Начальная скорость пули, м/с — 290
Дульная энергия пули, Дж — 252
Скорострельность, выстр./мин — 30
Пистолет бесшумный ПБ (индекс 6П9) был разработан конструктором А.А. Дерягиным на базе пистолета Макарова ПМ для вооружения армейских разведывательных групп а также персонала КГБ СССР, принят на вооружение в 1967 году.
ПБ имеет двухсекционный глушитель. На ствол надет кожух — расширительная камера.
Действие такого интегрирован­ного глушителя основано на предвари­тельном отводе пороховых газов из кана­ла ствола, что снижает давление порохо­вых газов и скорость пули (до 290 м/с — заведомо ниже звуковой).
Камера фикси­руется на переднем отростке рамки пис­толета, пороховые газы отводятся в нее через отверстия, выполненные по дну на­резов ствола.
Между стволом и кожухом уложена рулоном металлическая сетка, отбирающая температуру пороховых га­зов. К передней части камеры крепится съемный узел глушителя — насадок с по­мещенным в нем сепаратором с несколь­кими шайбами, установленными после­довательно под разными углами наклона.
В образованных ими камерах насадка по­роховые газы дробятся, постепенно рас­ширяются и теряют свою скорость и тем­пературу.
Причем в отличие от большинства аналогичных систем глушитель звука выстрела сделан разборным из двух частей. Это решение позволяет носить и хранить пистолет со снятой передней частью глушителя (насадком), а перед применением быстро устанавливать насадок на оружие.
При этом пистолет сохраняет возможность безопасного для стрелка ведения огня при снятом насадке, что немаловажно в критических ситуациях. Естественно. что при снятом насадке звук выстрела близок по громкости к звуку выстрела обычного пистолета ПМ.
Впрочем, и с установленным насадком пистолет не становится полностью беззвучным, однако снижение громкости выстрела все же достаточно существенно. Снятый насадок переносится в специальном отделении кобуры, разработанной для пистолета ПБ.
Пистолет ПБ полностью унаследовал от пистолета ПМ конструкцию ударно-спускового механизма с самовзводом и расположенным слева на затворе предохранителем, при включении автоматически снимающим курок с боевого взвода.
В силу того, что передняя часть ствола закрыта глушителем, затвор имеет небольшую длину, не позволяющую разместить внутри него возвратную пружину.
Поэтому возвратная пружина размещена в рукоятке, под ее правой щечкой, и воздействует на затвор через длинный качающийся рычаг.
Прицельные приспособления фиксированные, нерегулируемые. Пистолет использует штатные магазины от ПМ на 8 патронов.

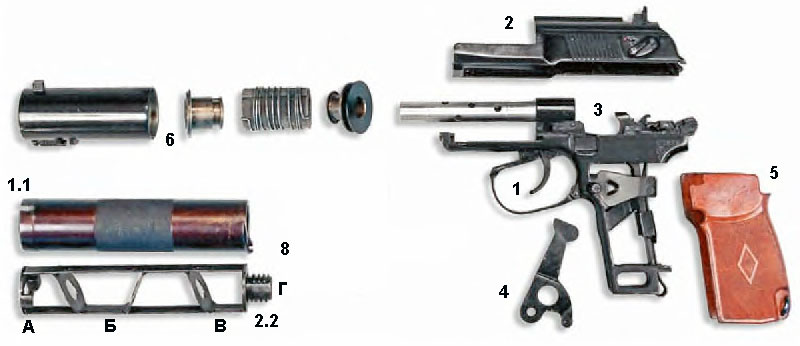

Пистолет ПБ состоит из следующих основных частей и механизмов:

1. Рамка со стволом, спусковой скобой и защелкой рукоятки
2. Затвор с ударником, предохранителем и выбрасывателем
3. Ударно-спусковой механизм (аналогичен УСМ пистолета ПМ)
4. Возвратный механизм (возвратный рычаг)
5. Пистолетная рукоятка
6. Расширительная камера (корпус, передняя и задняя втулки, сетчатый рулон)
7. Затворная задержка
8. Насадок
Устройство насадка
1.1 Корпус
2.2 Сепаратор:
а. Защелка
б. Направляющая
в. Наклонные перегородки
г. Сухарные выступы

Неполная разборка 6П9

Производится для чистки, смазки, устранения мелких неисправностей.
1. Отделить магазин (удерживая оружие в правой руке, большим пальцем левой руки отжать защелку магазина, извлечь магазин из рукоятки).
2. Проверить оружие на незаряженность (выключить предохранитель / опустив флажок предохранителя вниз/, перевести затвор в крайнее заднее положение и, осмотрев патронник, отпустить затвор. Произвести контрольный спуск курка).
3. Отсоединить насадок (отжав защелку камеры вниз до отказа, повернуть насадок против часовой стрелки, и сместив вперед, отделить от ствола).
4. Отделить рукоятку (утопив кнопку защелки, движением назад отделить рукоятку от рамки).
5. Отделить рычаг возвратного механизма (переместив затвор назад на 10-15 мм, отделить рычаг от рамки).
6. Отделить расширительную камеру (оттянуть край спусковой скобы вниз и, перекосив вправо, упереть в рамку; повернуть камеру на стволе против часовой стрелки и, перемещая вперед, снять со ствола).
7. Снять со ствола переднюю и заднюю втулки, сетчатый рулон.
8. Отделить затвор (отвести затвор в крайнее заднее положение и, приподняв заднюю часть вверх, снять затвор с направляющих рамки, а затем движением вперед отделить его от оружия; установить на место спусковую скобу).
9. Извлечь возвратную пружину.
10. Разобрать насадок (установив насадок задней частью на опору, острым концом протирки утопить защелку сепаратора; надавив на корпус вниз, извлечь сепаратор).
Сборка после неполной разборки производится в обратной последовательности.
________________________________________________________________________________

Пистолет ПСМ

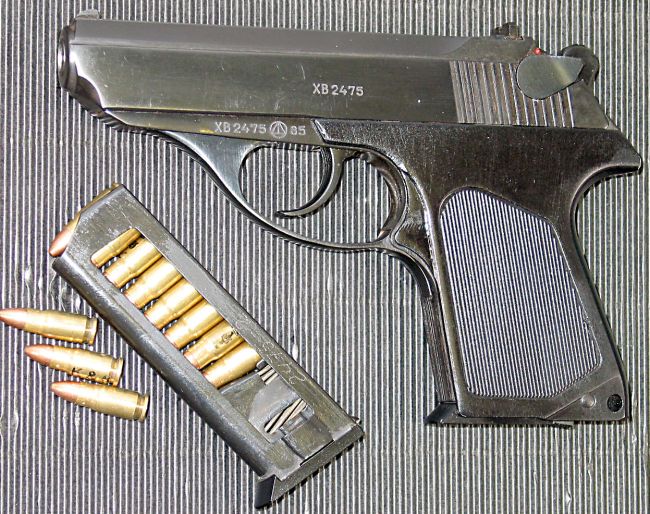

Пистолет самозарядный малогабаритный ПСМ, ранний вариант с алюминиевыми щечками рукоятки, вид слева
Пистолет самозарядный малогабаритный ПСМ, ранний вариант с алюминиевыми щечками рукоятки, вид слева
Пистолет самозарядный малогабаритный ПСМ, ранний вариант с алюминиевыми щечками рукоятки, вид справа
Пистолет самозарядный малогабаритный ПСМ, ранний вариант с алюминиевыми щечками рукоятки, вид справа

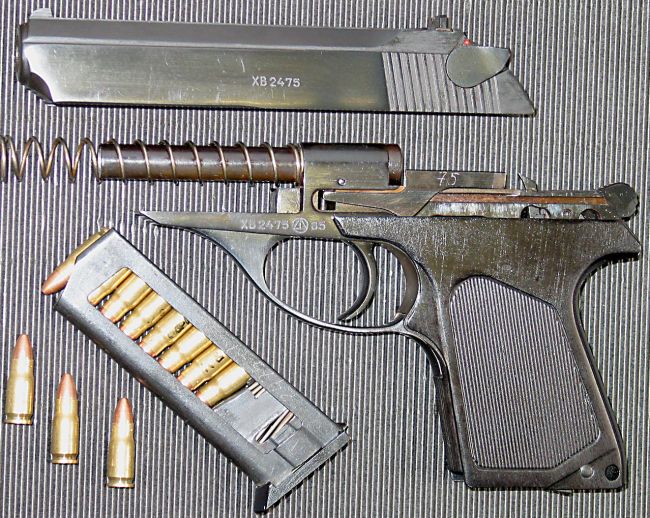

Пистолет самозарядный малогабаритный ПСМ, неполная разборка
Пистолет самозарядный малогабаритный ПСМ, неполная разборка

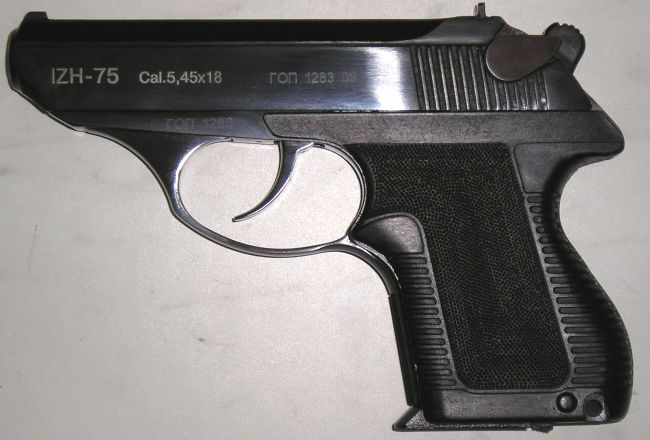

Пистолет Иж-75, экспортный вариант пистолета ПСМ с пластиковыми щечками рукоятки нового образца
Пистолет Иж-75, экспортный вариант пистолета ПСМ с пластиковыми щечками рукоятки нового образца
Пистолет ПСМ, наградной вариант
Пистолет ПСМ, наградной вариант

Калибр: 5,45×18 мм
Длина: 155 мм
Длина ствола: 85 мм
Толщина: 18 мм
Вес без патронов: 460 г
Емкость магазина: 8 патронов
5.45мм пистолет ПСМ (конструкторы Лашнев,  Симарин и Куликов), изначально предназначенный для скрытого ношения сотрудниками МВД и КГБ, был принят на вооружение в 1972 году по результатам конкурса, в котором он победил единственного конкурента — пистолет Бабкина БВ-025. Для достижения минимальной толщины пистолета при приемлемом убойном действии для него в Климовском ЦНИИТочМаш был разработан специальный, в своем роде уникальный патрон 5.45х18мм с бутылочной гильзой (обозначение 5,45х18 МПЦ, индекс 7Н7). В последующем пистолет ПСМ также использовался в качестве оружия личной самозащиты высших командных чинов силовых ведомств СССР и России.
Пистолет Самозарядный Малогабаритный или кратко ПСМ получил известность в первую очередь за свою исключительную компактность и минимальную толщину, а также за способность его малокалиберной остроконечной пули на небольших дальностях пробивать некоторые мягкие бронежилеты, успешно защищающие от более мощных патронов, таких как 9х18ПМ или 9х19.
Недостаток пистолета ПСМ – малое останавливающее действие пуль. Известны случаи, когда после применения ПСМ по преступнику последний, даже получив смертельные ранения, продолжал сопротивление или бегство, а затем, через какое-то время, «внезапно» умирал.
Причина такого низкого останавливающего действия лежит в малом калибре пуль, который, в свою очередь, обуславливался заданными в тактико-технических требованиях 1971 года минимальными габаритами будущего оружия. В частности, в требованиях указывалось, что толщина пистолета «не должна превышать толщины спичечного коробка», то есть 17мм, кроме того, пистолет не должен был иметь выступающих деталей и быть максимально плоским.
Ограничение на толщину затвора очевидным образом ограничивало и максимально возможный диаметр ствола, что в сочетании с наиболее простой схемой со свободным затвором и возвратной пружиной вокруг ствола и ограничило возможный калибр нового оружия. Коммерческие варианты пистолета ПСМ в экспортном исполнении имеют индекс Иж-75 и выпускаются как в родном калибре 5.45х18, так и в популярном когда-то калибре для карманных пистолетов 6.35мм Браунинг (.25АСР).
Пистолет ПСМ построен на основе автоматики со свободным затвором.
Конструкция пистолета выполнена практически полностью из стали, на пистолетах ранних выпусков щечки рукоятки были выполнены из алюминиевого сплава, позже стали использовать щечки из пластика, имевшие более удобную форму. УСМ пистолета ПСМ – курковый, двойного действия. Рычажок предохранителя расположен слева на затворе, рядом с курком.
При постановке оружия на предохранитель происходит автоматический спуск курка с боевого взвода. Сам предохранитель расположен таким образом, чтобы движением большого пальца при его выключении можно было бы одновременно взвести курок. В конструкции ПСМ имеется затворная задержка, однако рычажка ее выключения нет (это сделано для уменьшения числа выступающих из оружия деталей). Для снятия затвора с затворной задержки нужно извлечь пустой магазин и, слегка оттянув назад открытый затвор, отпустить его.
________________________________________________________________________________

Продолжение следует…

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Для входа введите логин и пароль
Напомнить пароль
Для регистрации введите Имя и Email

Подтверждение регистрации будет отправлено на ваш e-mail.
